Vertical Sump Pump 구경 150*200, 오폐수용으로 사용, 외부는 멀정하나 내부는 파손이 심하였음.

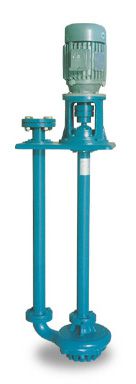

Sump Pump VSD150-200

Sump Pump VSD150-200

1. 설치현장에서 분리 후 당사 공장으로 이송된 상태

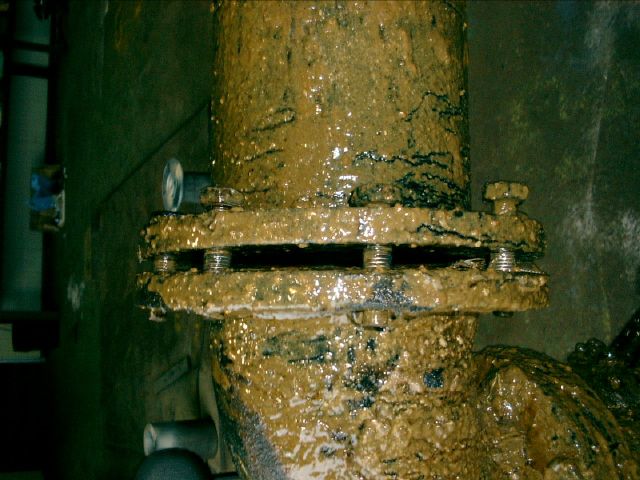

2. Bolt의 풀림으로 Flang간격이 벌어진 상태(진동으로 인함)

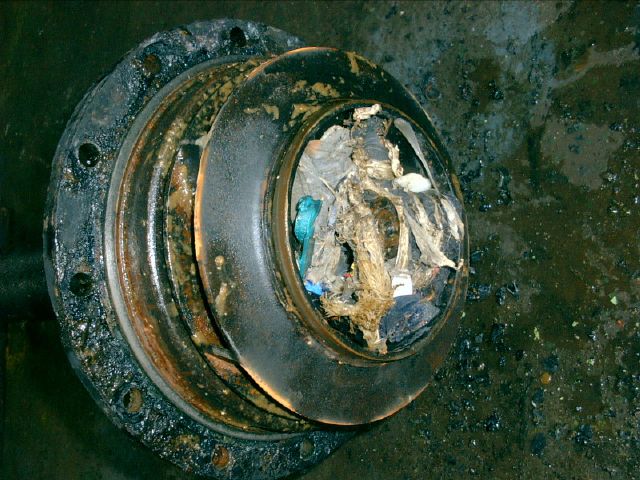

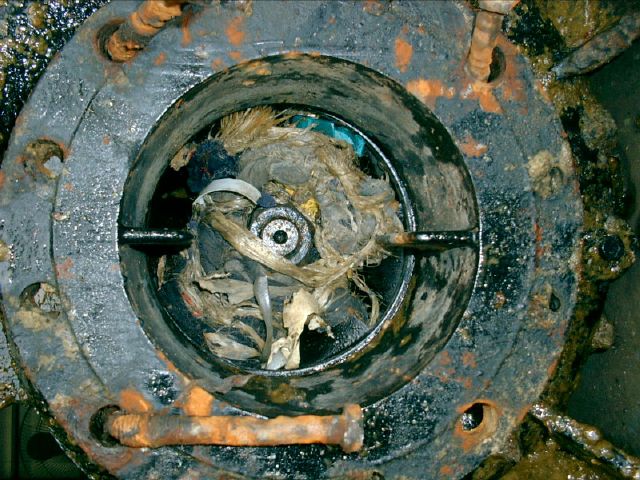

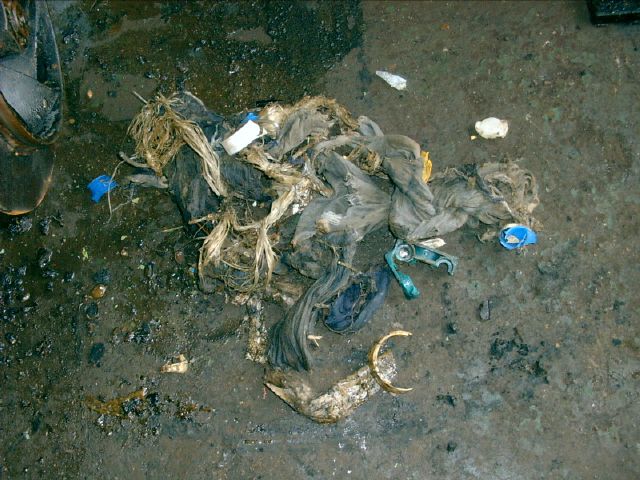

3. Strainer의 부식 및 파손으로  Impeller에 이물질이 끼어 Pumping이 안됨.

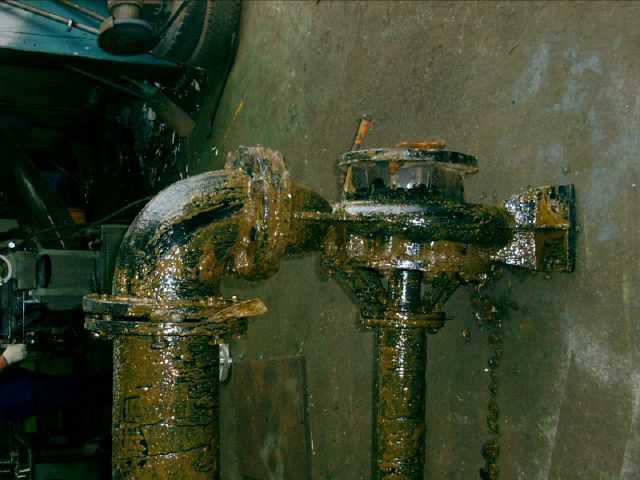

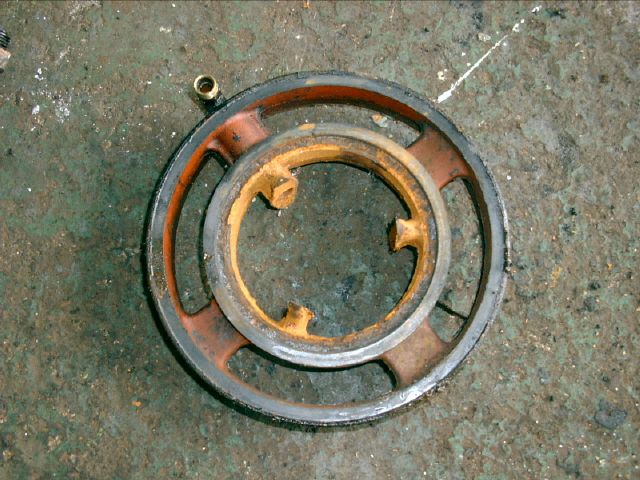

4. Intermediate Housing의 파손(진동으로 인함)

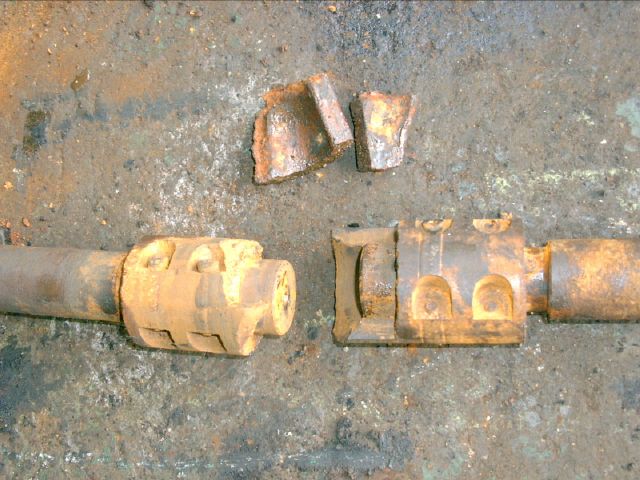

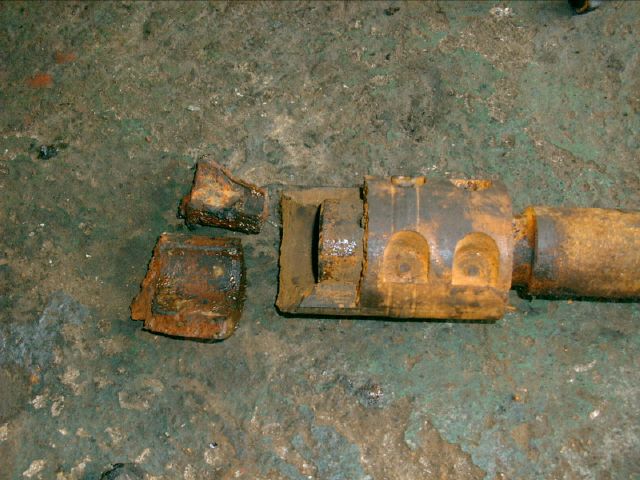

5. Muff Coupling의 파손(진동으로 인함)

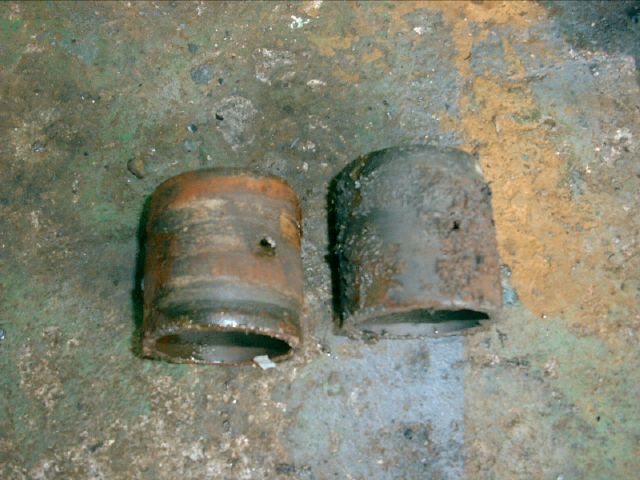

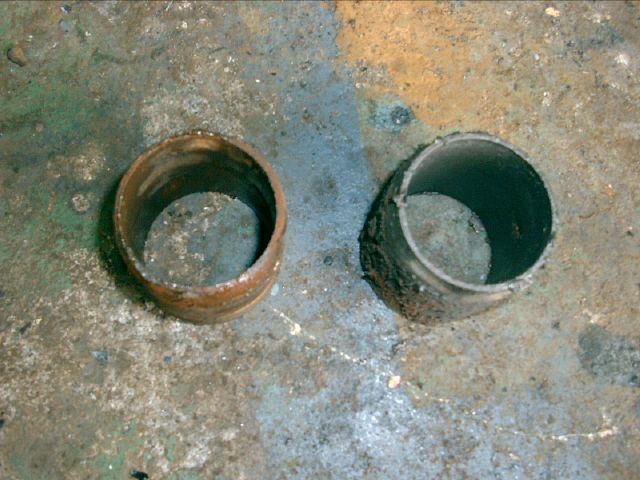

6. 수지 Bearing의 마모 상태)

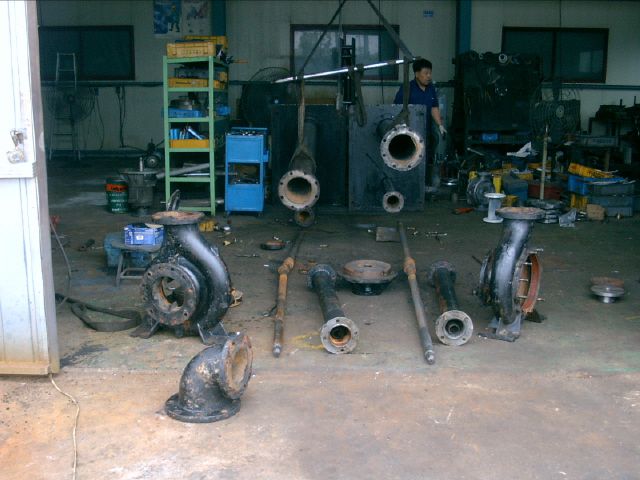

7. 펌프의 분해도

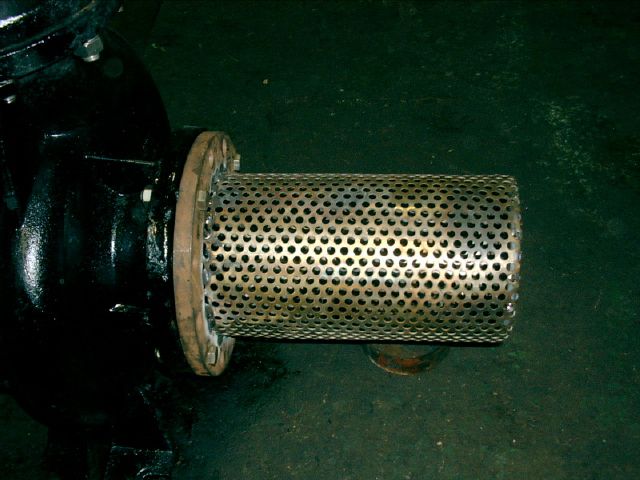

8. Strainer를 STS304 타공망으로 제작하여 설치

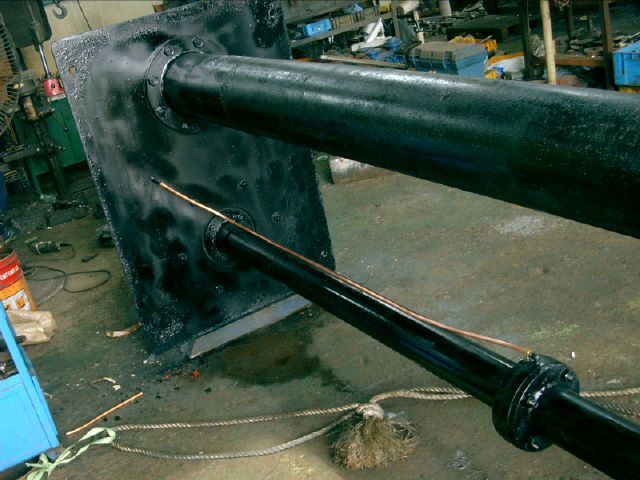

9. Lubrication or Flush Pipe 설치

10. 조립완료 및 도색완료 후 출고대기상태
