터빈펌프 80/8, 1,750 RPM, 50HP, 180m, 35㎥/hr

제목 없음

터빈펌프 8S 수리보수  사진철

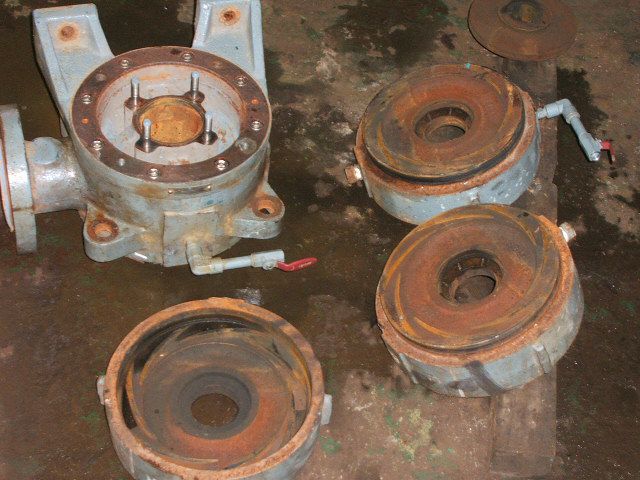

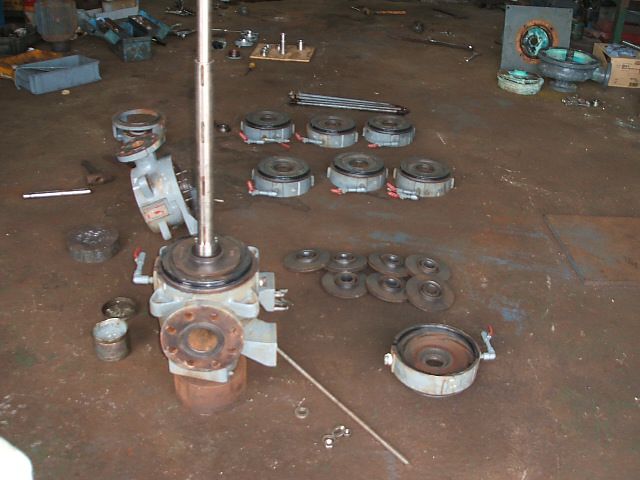

   1. Pump Casing 분해도001

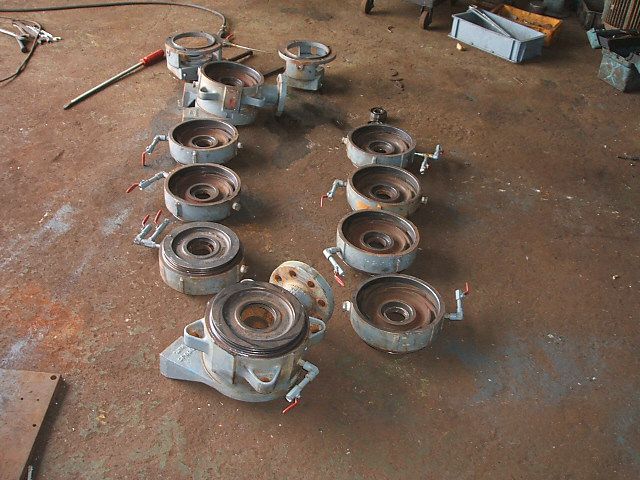

   2. Pump Casing 분해도002

   3. Pump Casing 분해도003

   4. Pump Casing 분해도00

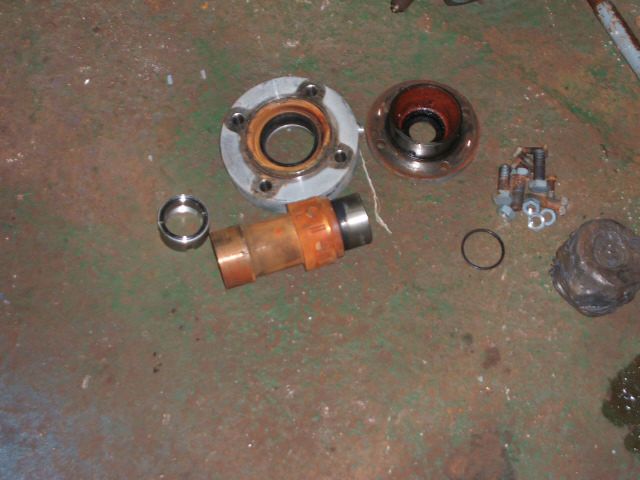

   5. M/Seal & Cover 분해도001

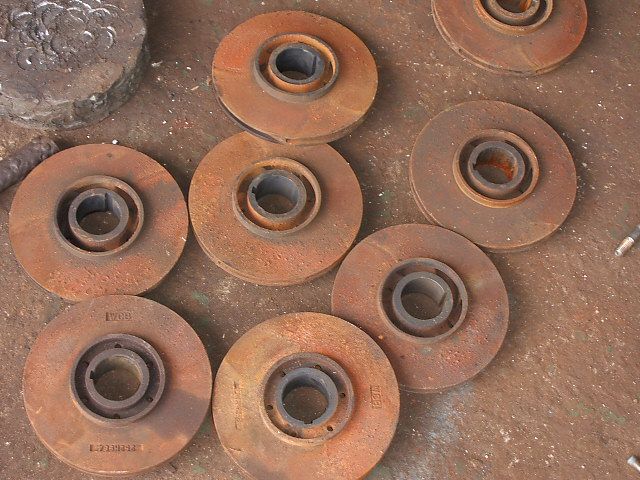

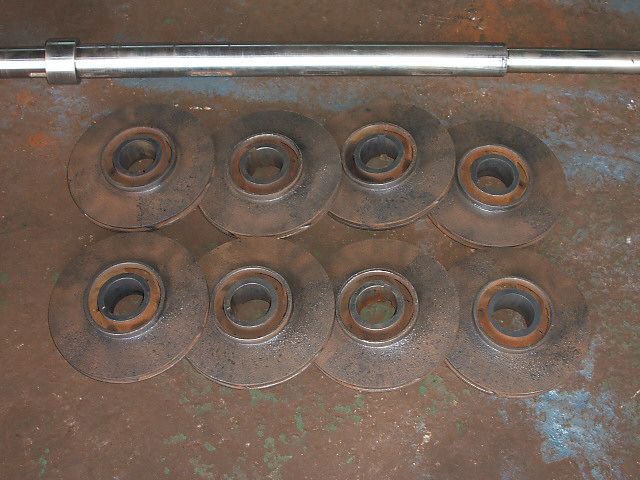

   6. Impeller 분해 및 이상유무 확인001

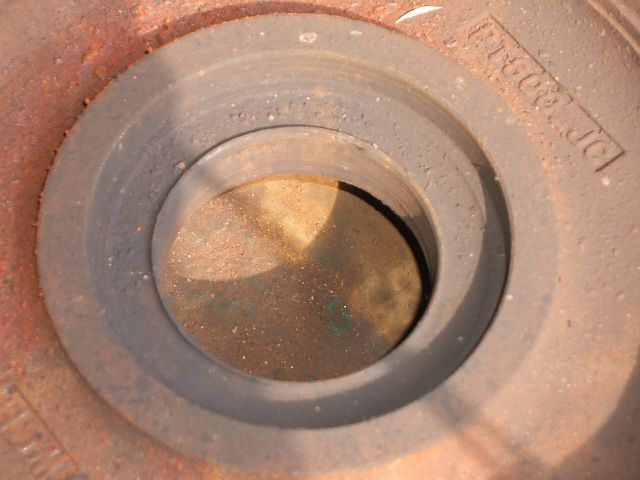

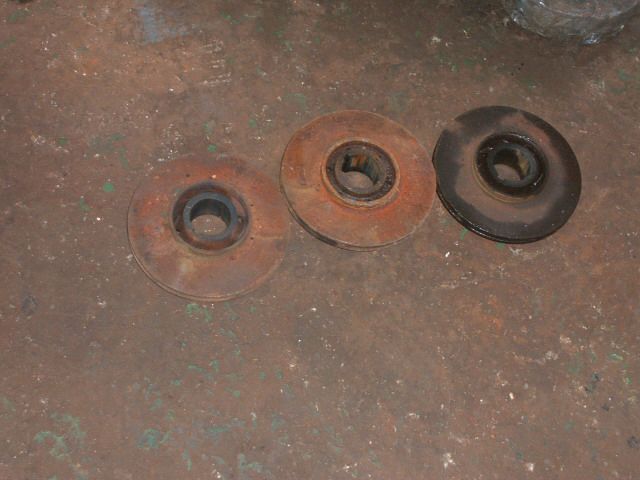

   7. Impeller 상태불량(금이 가거나 파손된 제품)확인002

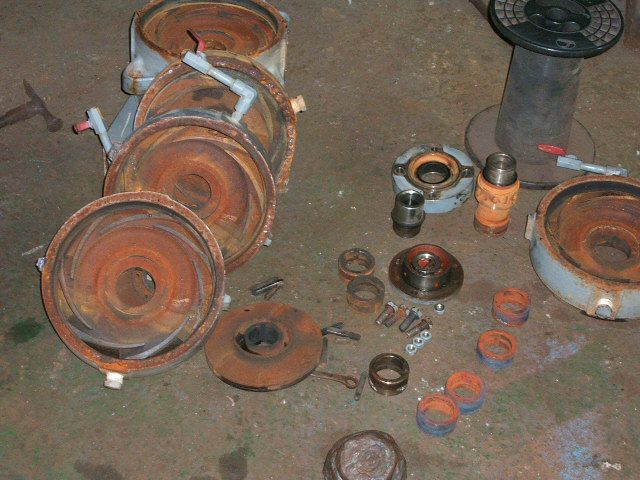

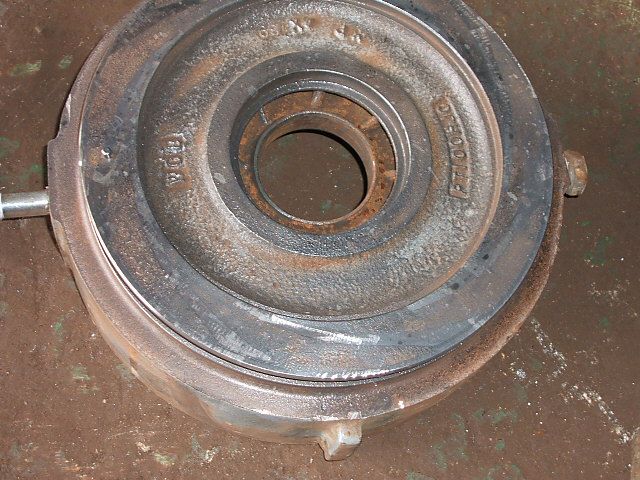

   8. Casing과 Impeller의 마찰로 마모된 상태001

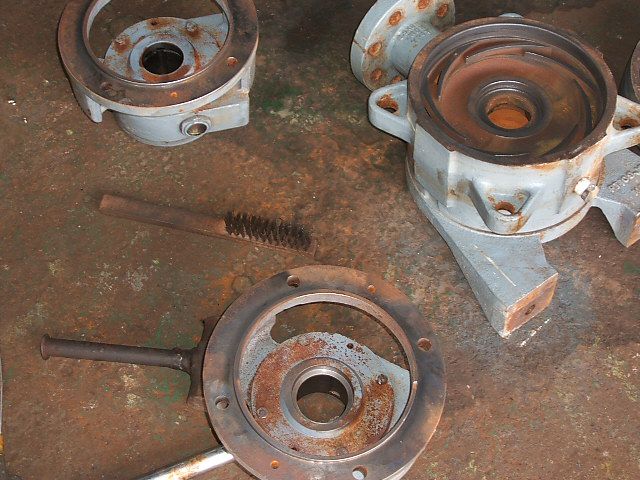

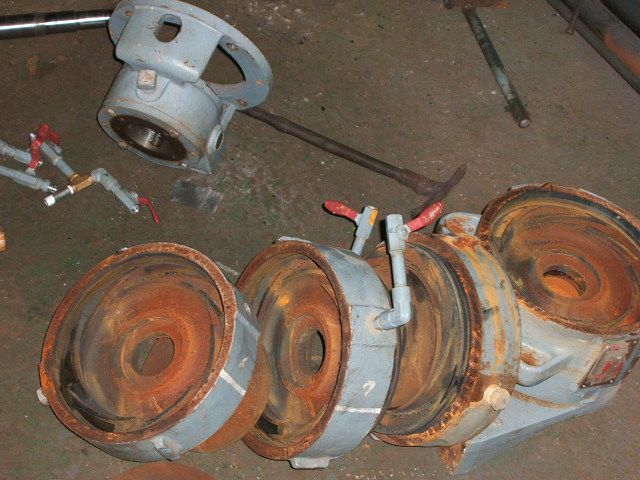

   9. Casing & Bearing Housing 녹 및 부식물 제거001

  10. Casing & Bearing Housing 녹 및 부식물 제거002

  11. Casing & Bearing Housing 녹 및 부식물 제거003

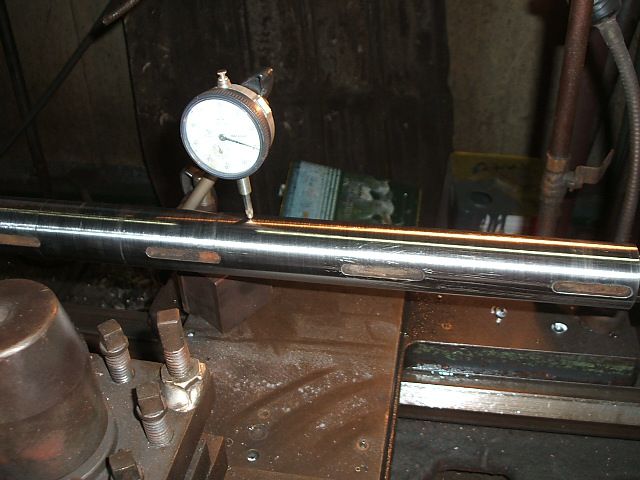

  12. Shaft의 편심 잡기와 외경표면고르기 작업004

  13. Shaft & Impeller 보수작업 완료상태001

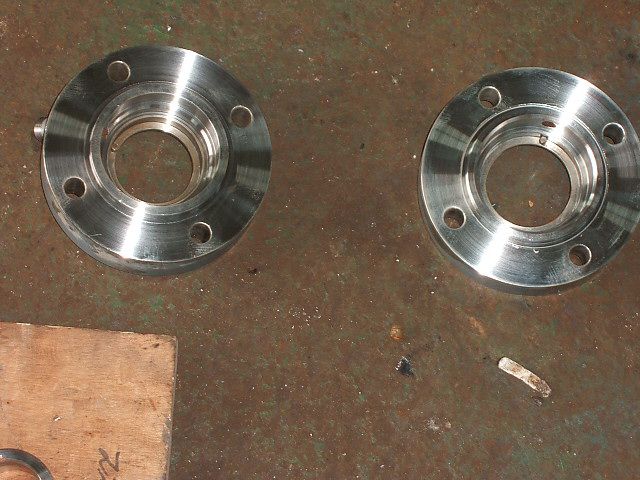

  14. Seal Cover 보수작업완료상태002

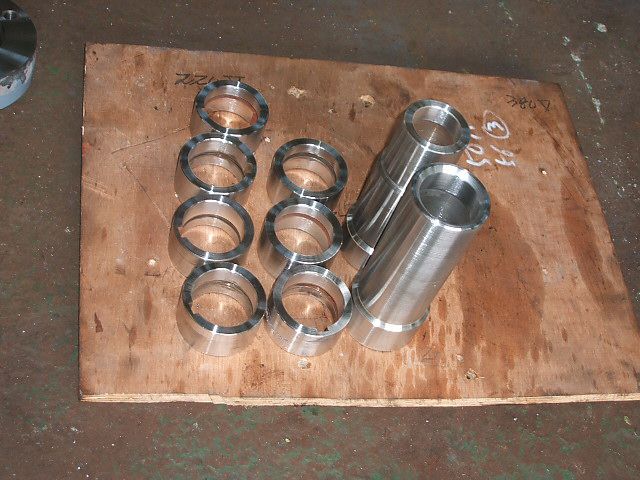

  15. Shaft Sleeve & Bush 수리작업완료상태003

  16. 전반적인 수리상태 확인 작업004

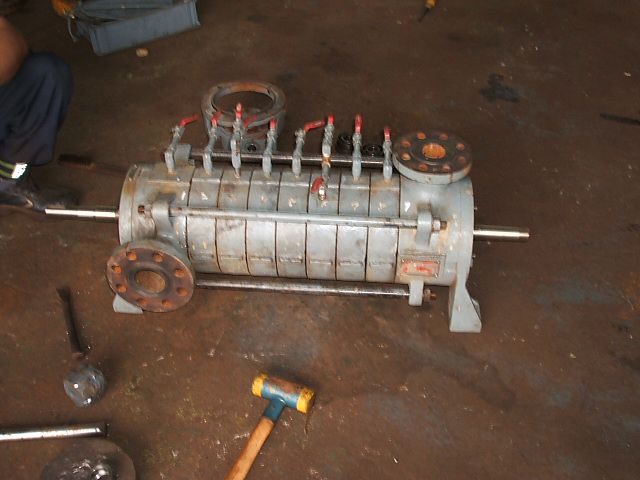

  17. M/Seal 장착 전 Pump조립 상태001

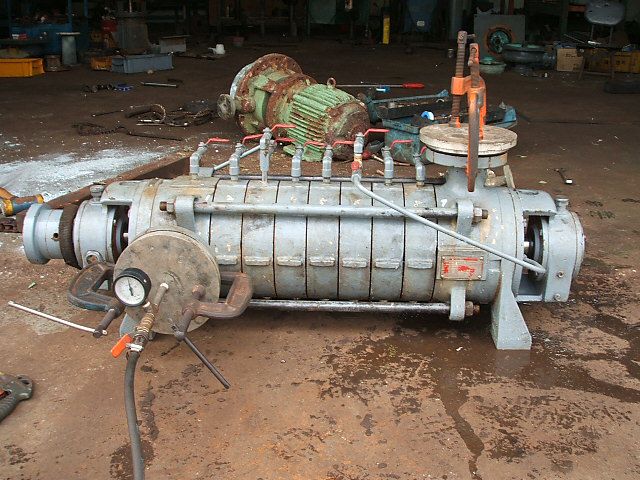

  18. M/Seal 장착 후 누수 및 압력 테스트 상태002

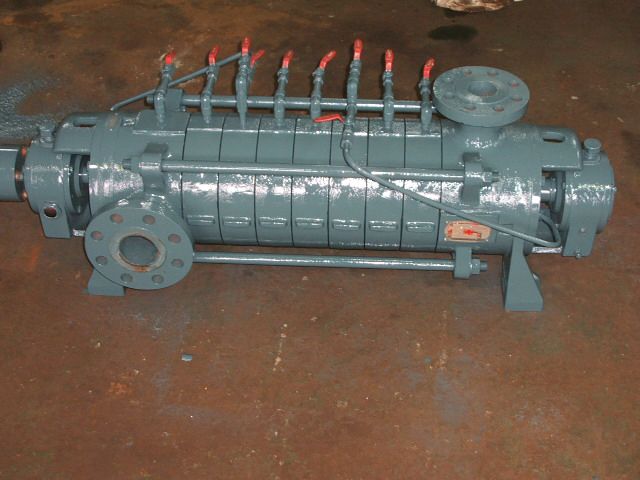

  테스트와 도색을끝내고 출고를 기다리는 Pump003
